lr101j - es 10/12km目-安全なLRF概要
この技術仕様は、レーザー距離ファインダーの機能、アプリケーション、主要な技術指標、環境適応性要件の概要を示しています。
主な関数
- 最大12 kmの最大範囲
- レーザーシングル-ショットレンジと連続距離関数。
- レーザーパルス累積カウント;
- self - test（power - on self -テスト、起動self -テスト、および定期的なself -テスト）。
主要なパフォーマンスインジケーター要件
表：キーパフォーマンスインジケーター
|
カテゴリ |
仕様 |
値/説明 |
|
|
LRF機能 |
レーザー波長 |
1535 nm±5 nm 目- safe：class1/1m |
|
|
|
最大範囲 (M) |
10 km以上（視界以上20km、80％以下の相対湿度、2.3 m×2.3 mの対象で、反射率が0.2以上である場合) 反射率30％ |
|
|
|
|
建物 |
16,000 |
|
|
|
車両 |
12,000 |
|
|
|
人間 |
5,900 |
|
|
|
uav |
3,200 |
|
|
最小範囲 |
40 m以下 |
|
|
|
範囲の精度 |
±2 m以下 |
|
|
|
距離解像度 |
<30m |
|
|
|
Multi -ターゲット |
max . 3 |
|
|
|
レーザービームの発散 |
0.3±0.05以下のMRAD |
|
|
|
受け入れ |
直径：φ40mm FOV：1.43mrad/0.08度 |
|
|
|
範囲繰り返し |
1 Hz〜10 Hz調整可能 |
|
|
|
範囲の成功率 |
98％以上 |
|
|
|
重さ |
100 g以下 |
|
|
|
電源 |
9 V ~ 15 V |
|
|
|
継続的な時間 |
30分以上 |
|
|
電気 |
通信インターフェイス |
RS422通信; ボーレート：115200（デフォルト）、57600bps/9600bps |
|
|
|
力 |
3.5W@10Hz以下、 ピーク<7W@12V |
|
|
機械 |
寸法 |
82×58×47mm以下 |
|
|
|
重さ |
127g±2g |
|
|
環境 |
mtbf |
>1500h |
|
|
|
動作温度 |
-40度から+60度 |
|
|
|
保管温度 |
-50度から+70度 |
|
|
振動とショック |
振動テスト |
0.01〜0.04G2/Hz、20〜2000Hz |
|
|
|
ショックテスト |
75g、6ms |
|

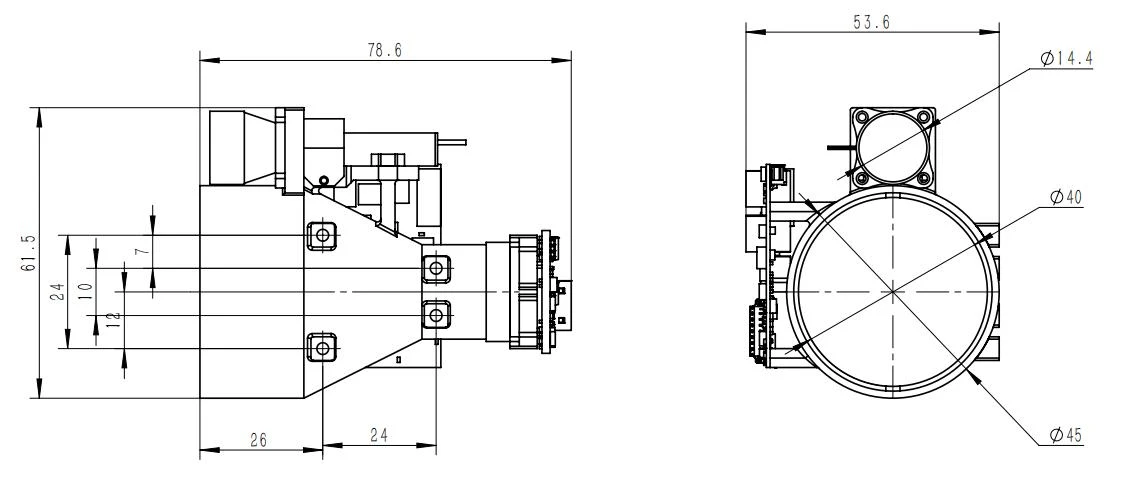

図1：機械的インターフェイス寸法図

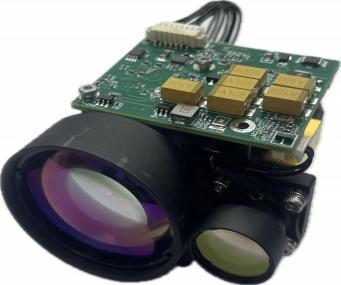

形2: 製品写真
