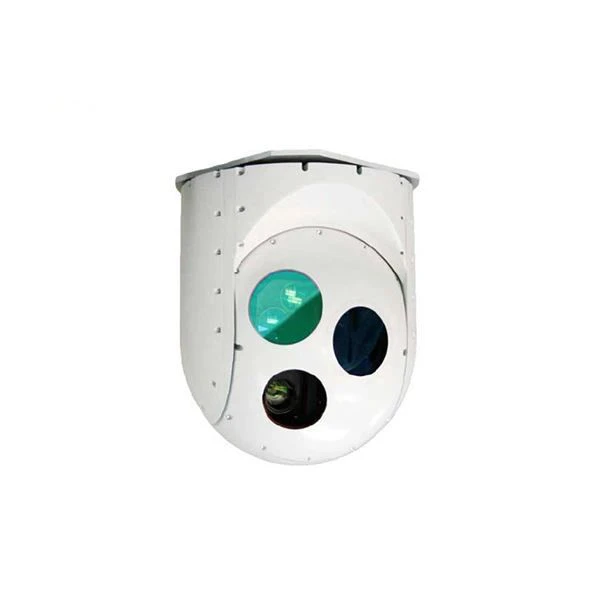

TK-3Mシリーズのジャイロ安定化システムは、大型の4軸、2自由度の長距離光電タレットを備えた特殊用途のIR EOシステムであり、主に長距離偵察や目標に対する補助攻撃に使用されます。
Quatro-FOV高速切り替え機能と高性能な内蔵マルチスペクトルセンサーを搭載し、離着陸時のアシスタントおよびナビゲーション機能を提供して、航空機の安全を保証します。
MWIR 赤外線、可視光、レーザー測距を含む統合マルチスペクトル センサーは、昼夜を問わず、また煙、霧、もやなどの極端な気象条件下でも使用できます。
海上と陸上の両方の目標の偵察、捜索、測位、追跡を行うことができます。
パイロットの制御下で目標攻撃任務の遂行を補助し、構造設計を強化し、高速航空機への搭載に適しています。
技術仕様
|
TIのカメラ |
||
|
センサータイプ |
第3世代 MCT MWIR 冷却 FPA |
|
|
ピクセル |
640x512 |
|
|
スペクトラム |
3~5μm |
|
|
ピクセル |
15μm |
|
|
ネット |
25k /F= 2 .0 (@25度) |
|
|
ビデオ出力 |
PAL、30Hz |
|
|
集中 |
クアトロFOV: 20/60/180/360mm (電子ズーム相当) |
|
|
F# |
2.0/4.0（テレ） |
|
|
Eズーム |
2x/4x |
|
|
コミュニケーション |
RS422 について |
|
|
昼光カメラ |
||
|
センサー |
カラーCCD |
|
|
ピクセルピッチ |
5μm |
|
|
ピクセル |
1280x1024 |
|
|
スペクトラム |
0.4μm~0.9μm |
|
|
低照度 |
0.1Lx/F=2.8以下 |
|
|
ビデオ出力 |
PAL CVBS/720P/カラー、FR=30Hz |
|
|
視野角 |
28.2度×22.8度～1.4度×1.2度 |
|
|
レンズフォーカス |
14mm～280mm 20倍光学ズーム |
|
|
Eズーム |
1×~8× |
|
|
F# |
2.8~32 |
|
|
オートフォーカス |
サポート |
|
|
暴露 |
オート |
|
|
通信と制御 |
RS-422 |
|
|
LRF（レーザー距離計） |
||
|
タイプ |
ライトポンプ |
|
|
波長 |
1.06 μm |
|
|
測距距離 |
0.3~20km |
|
|
正確さ |
±5m |
|
|
正確さ |
>98% |
|
|
繰り返し率 |
10Hz、1分ごとに2分の動作休止 |
|
|
発散 |
1ムラド |
|
|
通信と制御 |
RS-422 |
|
|
一般およびシステム |
||
|
寸法（mm） |
砲塔 |
Ф381×495 |
|
EO処理ユニット |
315×125×194 |
|
|
重量（kg） |
砲塔 |
46Kg以下 |
|
EO処理ユニット |
12Kg以下 |
|
|
動作温度 |
-40C˚~70˚C |
|
|
ストレージ |
-55C˚~85˚C |
|
|
湿度 |
95%以下(25度) |
|
|
ボアサイト角速度範囲 |
Azimuth: 0.2°/S~70°/S ,Pitch>0.2度/S~60度/S |
|
|
最小安定角速度 |
方位角 / ピッチ < 0.01 度 /S |
|
|
最大角加速度 |
方位角 > 110 度 /S2、ピッチ > 100 度 /S2 |
|
|
ボアサイト角度位置精度 |
< 1 mrad (1σ) |
|
|
照準安定精度 |
方位角/ピッチ 0.035 mrad(1σ)(±2 度 /1Hz) 以下 |
|
|
方位角/ピッチ範囲 |
360度 / -150度 ~20度 |
|
|
電気 |
||
|
入力電圧（範囲） |
28VDC (18VDC~32VDC) |
|
|
入力電流 |
平均 < 7A、最大 < 15A |
|
|
力 |
典型的な<170W, Max. < 350W |
|
